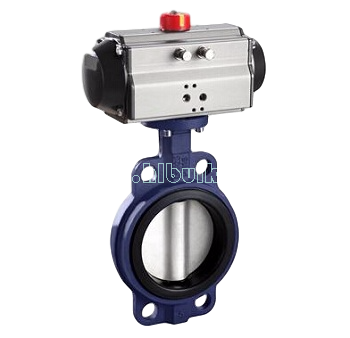

蝶阀
蝶阀
蝶阀
- 产品详情
- 产品参数
- 蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。
- 蝶阀可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
- 结构主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。
- 特点: 1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。2、蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。 调节性能好。3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
- 优点: 1、启闭方便迅速、省力、流体阻力小，可以经常操作。2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。3、可以运送泥浆，在管道口积存液体最少。4、低压下，可以实现良好的密封。5、调节性能好。6、全开时阀座通道有效流通面积较大，流体阻力较小。7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。8、密封面材料一般采用橡胶、塑料、故低压密封性能好。9、安装方便。10、操作灵活省力，可选择手动、电动、气动、液压方式。
- 缺点:1、使用压力和工作温度范围小。2、密封性较差。
- 分类：按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。
密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。
按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。
按驱动方式分 (1)电动蝶阀 (2)气动蝶阀 (3)液动蝶阀 (4)手动蝶阀
产品分类
蝶阀
产品型号
气动、手动
适应物料
粉粒、颗粒料
